旋进旋涡流量计传感器接线端子说明

时间：2021-06-18 08:26 点击次数：

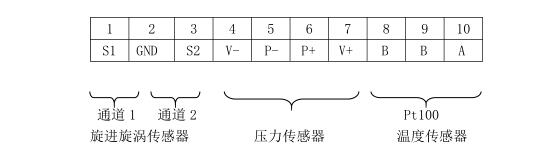

  旋进旋涡流量计传感器接线端子说明

旋进旋涡传感器：
通道 1：
1：信号+，
2：信号-
通道 1：
3：信号+，
2：信号-
压力传感器：
4：V-， 压力传感器电源-；
5：P-， 压力传感器信号-；
6：P+， 压力传感器信号+；
7：V+ ， 压力传感器电源+；
温度传感器（Pt100） ）：
8： Pt100（1）
9： Pt100（1）
10：Pt100（2）
